Yarış simülatörü için 7 ileri + geri vites deseni plakası
Simülatör tutkunları için vites kolunun hissi, direksiyon kadar önemlidir. Bu işte H-vites kolu için 7 ileri ve geri vitesli desen plakasını iki farklı tasarımla bastık.
Yarış simülatörlerinde kullanılan H-tipi vites kolları, gerçek bir aracın vites kutusunu taklit eder. Kolun hangi vitese girebileceğini, üstteki desen plakası (gate) belirler: plakadaki kanallar kolu yönlendirir, numaralar da hangi kanalın hangi vites olduğunu gösterir. Hazır gelen plakalar genellikle 6 ileri ve geri vitesle sınırlıdır. Daha fazla vitesli araçları simüle etmek ya da görünümü kişiselleştirmek isteyenler için özel bir plaka gerekir.
7 ileri + geri: dört kanallı düzen
Bu plakada 1-3-5-7 üst sırada, 2-4-6 ve geri vites (R) alt sırada olmak üzere dört kanallı bir düzen var. Kanalların genişliği ve aralarındaki dişlerin boyu, vites kolunun mekanizmasına göre ayarlanmalı: kanal dar olursa kol sıkışır, geniş olursa vitesler arasında boşluk hissedilir. Bu yüzden ölçüler, kullanılacak vites kolunun mevcut plakasından ve kolun mil çapından alınarak çizildi.

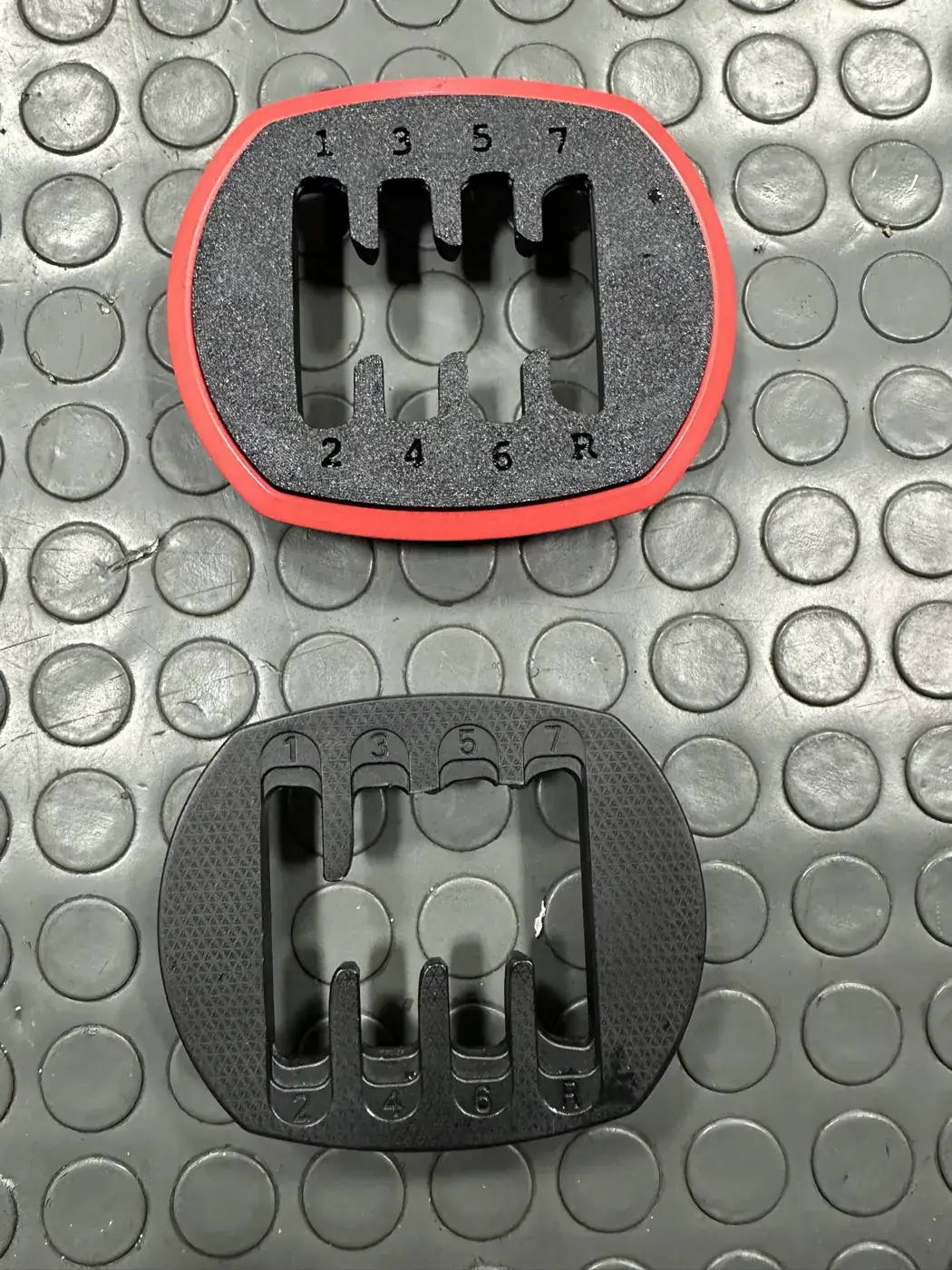

İki tasarım, iki farklı görünüm
- Kırmızı çerçeveli plaka: Siyah üst yüzey ve kırmızı dış çerçeveden oluşan çift renkli bir tasarım. Vites numaraları yüzeye oyularak yazıldı; mat, pürüzlü yüzey parmak izini ve parlamayı azaltıyor.
- Dokulu siyah plaka: Tek renk, yüzeyinde ince bir geometrik doku olan tasarım. Bu doku, baskı tablasının desenli yüzeyinden geliyor; ek bir işlem gerekmeden parçanın üst yüzü dokulu çıkıyor. Numaralar, her kanalın başındaki kabartma tırnakların üzerinde.
Plakanın yüzü baskı sırasında tablaya bakacak şekilde basıldığında, tablanın dokusu üst yüzeye birebir geçer. Bu, destek kullanmadan temiz ve tutarlı bir yüzey elde etmenin pratik bir yoludur.
Dayanım: kol her vites değişiminde plakaya vurur
Vites kolu, özellikle hızlı vites değişimlerinde kanal kenarlarına sürekli çarpar. Bu yüzden ince dişlerin kırılmaması için katman yönü ve duvar kalınlığı önemlidir: plaka düz basıldığında dişler katmanlar boyunca değil, katmanların içinde uzanır ve darbelere çok daha dayanıklı olur. Darbe dayanımı yüksek PETG ya da ABS gibi malzemeler bu iş için PLA'ya göre daha uzun ömürlüdür.
Kişiye özel simülatör parçaları
Vites plakası dışında el freni kolu başlıkları, düğme kutuları, direksiyon bağlantı adaptörleri ve monitör tutucular gibi simülatör parçalarını da ölçüye göre tasarlayıp basıyoruz. Kullandığınız ekipmanın modelini ve ne istediğinizi yazın, birlikte tasarlayalım.
