Araç radyosu için 3D baskı konsol paneli: ölçüden montaja

Eski araçlarda orijinal radyo, kasetçalar ya da bilgi ekranı arızalandığında en pratik çözüm, standart ölçüdeki tek DIN bir radyo takmak oluyor. Ancak orijinal yuva çoğu zaman bu standarda uymuyor: radyo yerine oturuyor ama çevresinde boşluklar, açıkta kalan kablolar ve konsolun geri kalanıyla uyumsuz bir görüntü kalıyor. Piyasadaki hazır çerçeveler ise ya bu araç için hiç üretilmiyor ya da tam oturmuyor.

Fotoğraftaki işte de durum buydu. Konsolun gri plastikleriyle uyumlu, radyoyu ortalayan ve altındaki boşluğu düzgün bir cep olarak değerlendiren, araca özel bir panel gerekiyordu.

1. Ölçü: işin yarısı burada

Konsol panellerinde sorun nadiren parçanın kendisidir; sorun, birbirine değen yüzeylerin ölçüsüdür. Yuvanın iç genişliği ve yüksekliği, radyonun gövde ölçüsü, montaj tırnaklarının yeri ve konsol yüzeyinin eğimi kumpas ve gönye ile ölçülür. Konsol yüzeyi düz değilse ya da girintili çıkıntılı bir yapısı varsa, 3D tarama bu aşamayı çok hızlandırır: yuvanın formu birebir dijitale aktarılır ve panel bu forma göre çizilir.

2. Tasarım: sadece bir çerçeve değil

İyi bir konsol paneli üç işi aynı anda yapar:

• Radyoyu doğru yerde tutar. Radyonun kendi montaj kafesi panelin içine oturur, ön yüzü konsolla aynı hizada kalır.
• Boşlukları kapatır. Orijinal yuva tek DIN'den büyükse, kalan alan rastgele bırakılmaz. Bu işte radyonun altındaki boşluğu telefon, kart, anahtar gibi küçük eşyalar için bir cep olarak tasarladık.
• Konsolla bütünleşir. Panelin dış hatları orijinal plastiklerin çizgisini takip eder; uzaktan bakıldığında sonradan eklenmiş gibi durmaz.

Panelin araca tutunması için orijinal parçanın kullandığı tırnak ve vida noktaları modele eklenir; böylece söküp takarken konsola zarar verilmez.

3. Malzeme: araç içi güneşi unutmayın

Yazın güneş altında bekleyen bir aracın torpido ve konsol yüzeyleri çok yüksek sıcaklıklara çıkabilir. Bu yüzden araç içi panellerde PLA önermiyoruz; bir yaz geçirdikten sonra eğilmesi ya da şekil değiştirmesi olasıdır. Isıya dayanıklı ABS ya da ASA bu iş için daha doğru seçimdir. Malzemeler arasındaki farkları filament seçimi yazımızda ayrıntılı anlattık.

4. Deneme ve montaj

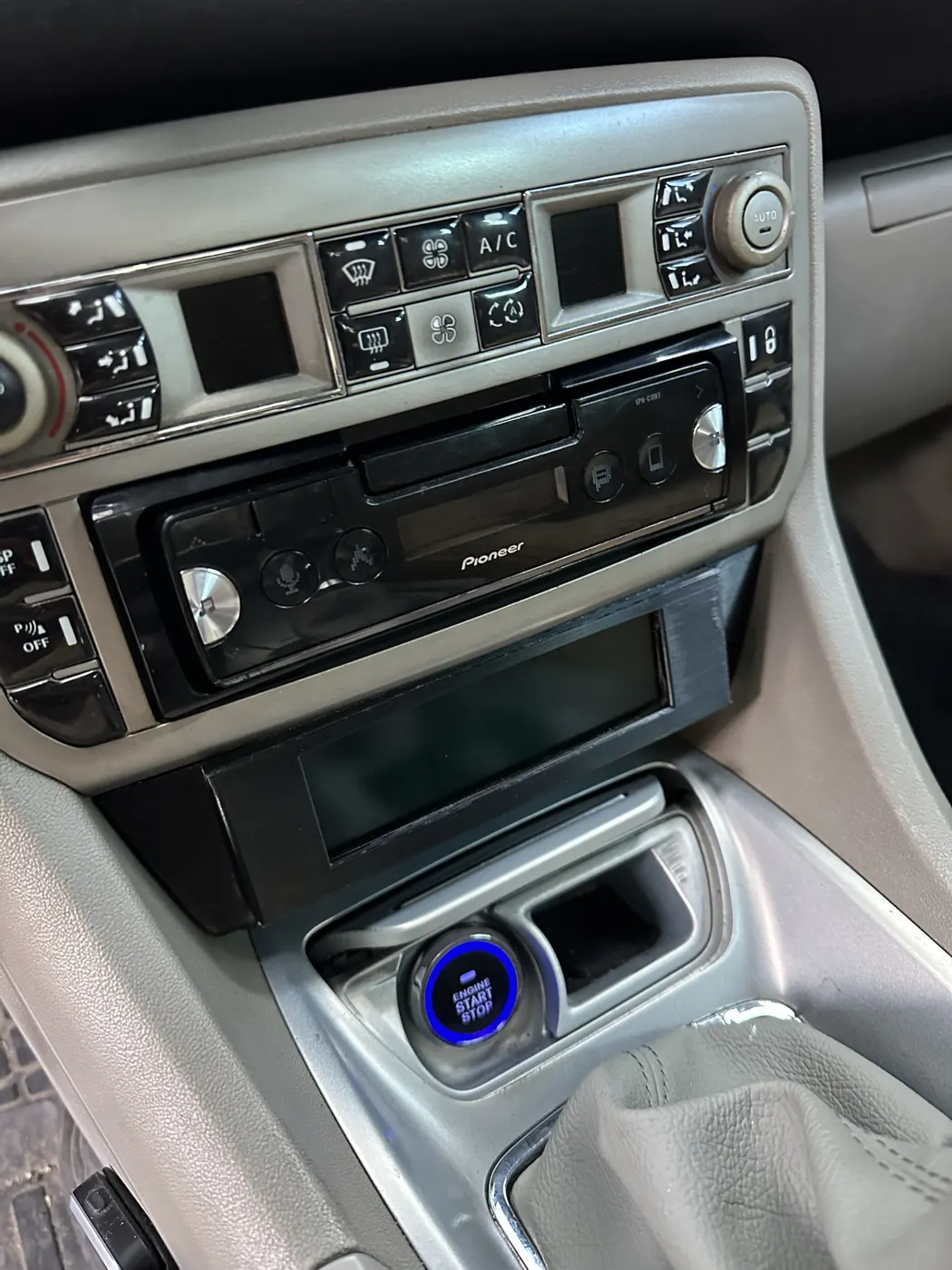

Bu tür geçme parçalarda en güvenli yol, önce bir deneme baskısıyla oturmayı kontrol etmektir. Birkaç milimetrelik bir sapma bile panelin ya sıkı girmesine ya da boşluk bırakmasına neden olur. Ölçüler doğrulandıktan sonra son parça basılır, yüzeyi temizlenir ve konsola takılır. Fotoğraftaki panel, radyonun ve cebin oturduğu son hâlini gösteriyor.
